Hej tamo! Kao dobavljač testera za djelomično pražnjenje, često me pitaju kako ovi sjajni uređaji rade. Dakle, hajde da se udubimo u princip testera delimičnog pražnjenja i da ga razložimo na način koji je lak za razumevanje.
Šta je djelomično pražnjenje?
Prije nego što uđemo u princip rada testera, moramo znati šta je djelomično pražnjenje. Djelomično pražnjenje je lokalizirano električno pražnjenje koje se javlja unutar dielektričnog materijala ili između vodiča kada jačina električnog polja prijeđe određeni prag. To je kao mali udar groma koji se dešava unutar električnog izolacionog sistema. Ovo može biti uzrokovano raznim faktorima kao što su defekti izolacije, visokonaponski stres ili uvjeti okoline.
Osnovni princip testera delimičnog pražnjenja
Tester djelomičnog pražnjenja radi na principu detekcije električnih signala generiranih djelomičnim pražnjenjima. Kada dođe do djelomičnog pražnjenja, ono stvara naglu promjenu u električnom polju, što rezultira malim strujnim impulsom. Tester je dizajniran da uhvati ove impulse i analizira ih kako bi odredio karakteristike djelomičnog pražnjenja.
Tester se obično sastoji od senzora, jedinice za obradu signala i displeja. Senzor je odgovoran za detekciju električnih signala iz djelomičnog pražnjenja. To može biti kapacitivni senzor, induktivni senzor ili optički senzor, ovisno o primjeni. Kada senzor detektuje signal, šalje ga jedinici za obradu signala.
Jedinica za obradu signala je mozak testera. On pojačava slab signal iz senzora, filtrira svaki šum, a zatim analizira signal kako bi izdvojio informacije kao što su veličina, frekvencija i faza djelomičnog pražnjenja. Ove informacije se zatim koriste za određivanje ozbiljnosti djelomičnog pražnjenja i za dijagnosticiranje svih potencijalnih problema u izolacijskom sistemu.
Konačno, ekran prikazuje rezultate analize. Može prikazati veličinu parcijalnog pražnjenja u pikokulonima (pC), fazu pražnjenja i druge relevantne informacije. Ovo omogućava korisniku da brzo procijeni stanje izolacijskog sistema i preduzme odgovarajuće mjere ako je potrebno.
Različite vrste metoda detekcije
Postoji nekoliko različitih metoda koje se koriste u testerima djelomičnog pražnjenja za otkrivanje i analizu djelomičnih pražnjenja.
Metoda pulsne struje
Metoda impulsne struje jedna je od najčešće korištenih metoda. U ovoj metodi, tester mjeri trenutne impulse generirane djelomičnim pražnjenjem. Strujni impulsi su obično vrlo mali, reda veličine od nekoliko pikoampera do mikroampera. Tester koristi pojačalo visoke impedancije za mjerenje ovih malih struja. Ova metoda je vrlo osjetljiva i može otkriti čak i mala djelomična pražnjenja.
Ultrazvučna metoda
Ultrazvučna metoda detektuje ultrazvučne talase generisane delimičnim pražnjenjem. Kada dođe do djelomičnog pražnjenja, ono proizvodi zvučni val u ultrazvučnom frekvencijskom opsegu. Tester koristi ultrazvučni senzor za detekciju ovih valova. Ova metoda je korisna za otkrivanje parcijalnih pražnjenja u sistemima sa vazdušnom izolacijom, jer ultrazvučni talasi mogu da putuju kroz vazduh.
Optical Method
Optička metoda detektuje svjetlost koju emituje djelomično pražnjenje. Kada dođe do djelomičnog pražnjenja, ono emituje svjetlost u ultraljubičastom, vidljivom ili infracrvenom opsegu. Tester koristi optički senzor za detekciju ove svjetlosti. Ova metoda je posebno korisna za otkrivanje djelomičnih pražnjenja u visokonaponskoj opremi, jer može otkriti pražnjenja koja se ne mogu lako otkriti drugim metodama.
Naši testeri djelomičnog pražnjenja i srodni proizvodi
Kao dobavljač, nudimo niz visokokvalitetnih testera djelomičnog pražnjenja. Pored naše glavne linije proizvoda, imamo i drugu prateću opremu koja bi vas mogla zanimati.

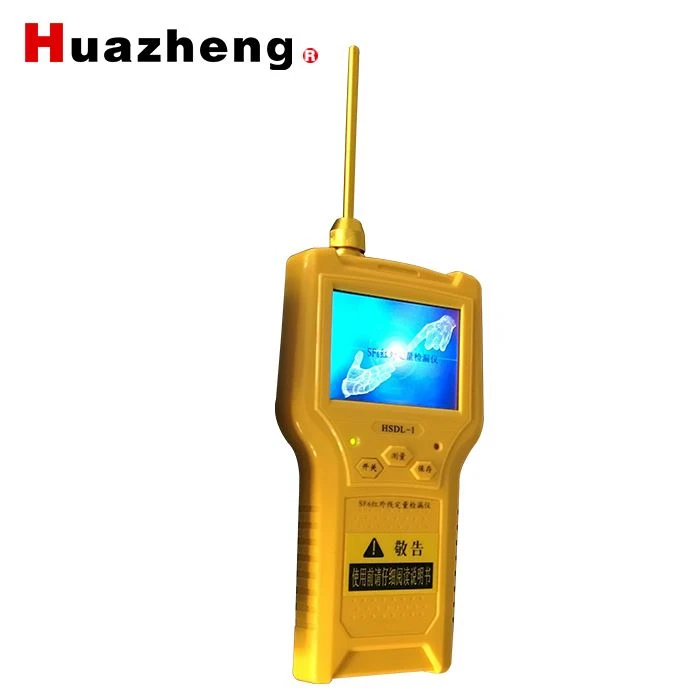

Na primjer, imamoHZCOP58 SF6 Gas Infracrvena oprema za kvantitativno ispitivanje curenja. Ova oprema se koristi za otkrivanje i kvantificiranje curenja plina SF6. SF6 plin se obično koristi u visokonaponskoj električnoj opremi, a svako curenje može predstavljati opasnost po sigurnost i dovesti do ekoloških problema. HZCOP58 koristi infracrvenu tehnologiju za precizno otkrivanje i mjerenje količine curenja SF6 plina.
Takođe imamoHZSF1469 Prijenosni tester za provjeru curenja Sf6 plina. Ovo je prijenosni uređaj koji se lako može prenositi na različite lokacije radi detekcije curenja SF6 plina na licu mjesta. Veoma je zgodan za osoblje za održavanje koje treba brzo da proveri da li ima curenja u opremi visokog napona.
Još jedan odličan proizvod jeHZIR - 1000 infracrveni kvantitativni detektor curenja SF6 gasa. Ovaj detektor koristi naprednu infracrvenu tehnologiju za precizno i pouzdano otkrivanje curenja SF6 gasa. Može otkriti čak i vrlo mala curenja, što ga čini osnovnim alatom za osiguranje sigurnosti i pouzdanosti visokonaponskih električnih sistema.
Zašto odabrati naše proizvode?
Naši testeri za djelomično pražnjenje i srodni proizvodi poznati su po visokoj kvaliteti, preciznosti i pouzdanosti. Koristimo najnoviju tehnologiju i komponente kako bismo osigurali da naši proizvodi mogu pružiti točne i detaljne informacije o djelomičnim pražnjenjima i curenju plina. Naši proizvodi su također dizajnirani da budu jednostavni za korištenje, s korisničkim sučeljima i jasnim ekranima.
Ako ste na tržištu za tester djelomičnog pražnjenja ili bilo koji od naših srodnih proizvoda, voljeli bismo čuti od vas. Bilo da ste elektroprivredna kompanija, proizvođač električne opreme ili pružalac usluga električnog održavanja, naši proizvodi vam mogu pomoći da osigurate sigurnost i pouzdanost vaših električnih sistema.
Stoga, ako ste zainteresirani da saznate više o našim proizvodima ili imate bilo kakva pitanja, slobodno nam se obratite. Tu smo da vam pomognemo da napravite pravi izbor za vaše potrebe.
Reference
- Priručnik o električnoj izolaciji, drugo izdanje, John C. Lamme
- Tehnike testiranja visokog napona, treće izdanje, E. Kuffel, WS Zaengl i J. Kuffel
