JZF-6 Generator impulsa za kalibraciju korektora parcijalnog pražnjenja

I. Pregled

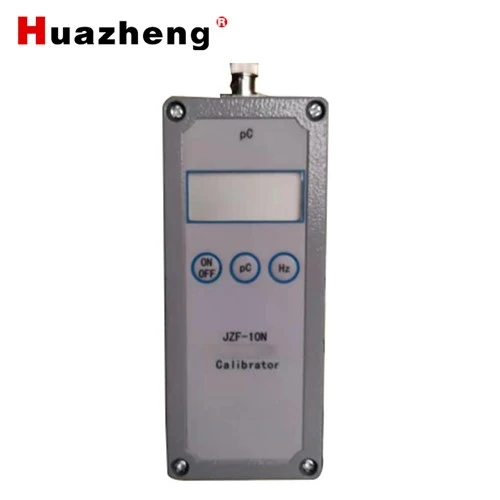

JZF-6 Generator kalibracionih impulsa je mali korektor djelomičnog pražnjenja na baterije. Ima karakteristike male veličine, lako se prenosi, pogodna sinhronizacija, širok raspon izlazne snage kalibracije, itd. Odabirom različitih kombinacija amplitude impulsnog napona i kapacitivnosti ubrizgavanja, može proizvesti višestruke vrijednosti kalibracije od 10pC do 5000pC, koje mogu zadovoljiti različite vrste testnih uzoraka. Zahtjevi za korekciju. Pogodan je za bilo koju vrstu testnog kola koje preporučuje Međunarodna elektrotehnička komisija IEC-270.

II. Specifikacije

1. Izlazni fajl amplitude impulsa (U): tri fajla 1, 2, 5;

2. Datoteka kondenzatora za ubrizgavanje (C): X10pF, X100pF, X1000pF;

3. Ukupna izlazna količina korekcije djelomičnog pražnjenja (Q=U×C): 10pC~5000pC, greška ±5 posto;

4. Prednji puls:<>

5. The back edge of the pulse:>100uS;

6. Polaritet izlaznog impulsa: naizmjenični pozitivan i negativan;

7. Frekvencija ponavljanja: 1,2 kHz;

8. Frequency variation range: >±100Hz;

9. Veličina: 160×120×50 mm3;

10. Težina: 0,5 kg;

11. Baterija: 6F22 9V.

III. Instrukcije

1. Otvorite zadnji poklopac JZF-6 kalibracionog impulsnog generatora i umetnite bateriju prije upotrebe. Nakon što zatvorite poklopac kutije za baterije, spojite crveni i crni izlazni terminal na žice. Žica na crvenom terminalu treba da bude što je moguće kraća i povezana na visokonaponski kraj ispitnog proizvoda, a žica crnog terminala treba da bude povezana na niskonaponski kraj ispitnog proizvoda.

2. Postavite prekidač za napajanje za kalibraciju na bilo koju odgovarajuću brzinu za kalibraciju. Količina korekcije pC generatora kalibracionog impulsa JZF-6 određena je proizvodom amplitude impulsa i izlaznog injekcionog kapaciteta, odnosno: Q(pC)=U(V)×C(pF) .

Na primjer, ako je potrebna količina kalibracije od 5000pC, okrenite dugme u položaj "5" i odaberite "1000pF" za kondenzator za ubrizgavanje, a izlazna količina kalibracije je 5000pC.

3. Frekvencija se može podesiti oko 1,2 kHz (podešavanje sinhronizacije impulsa korekcije). Voltmetar na ploči pokazuje napon baterije. Generalno, može se garantovati da će raditi ako je iznad 7V. Obratite pažnju da zamijenite bateriju kada je ispod 7V.
