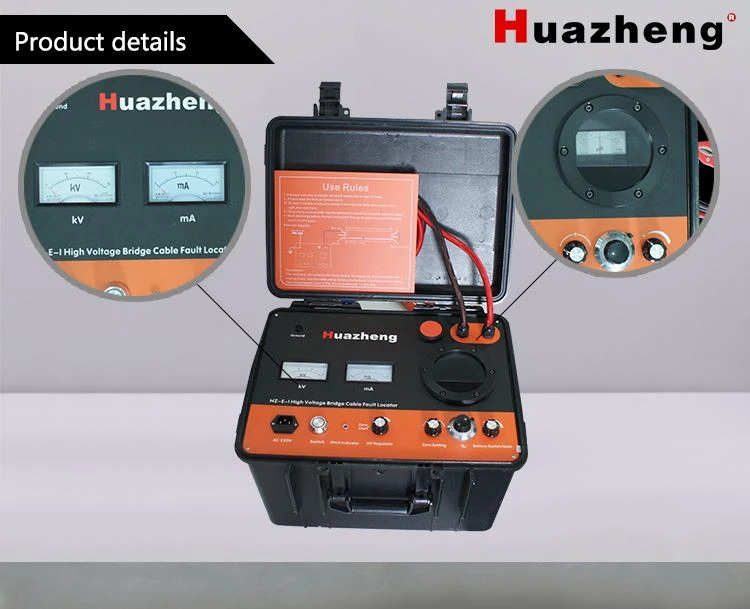

HZ-E-I Murray Loop Test Bridge Method Cable Fault Locator

I. Uvod proizvoda

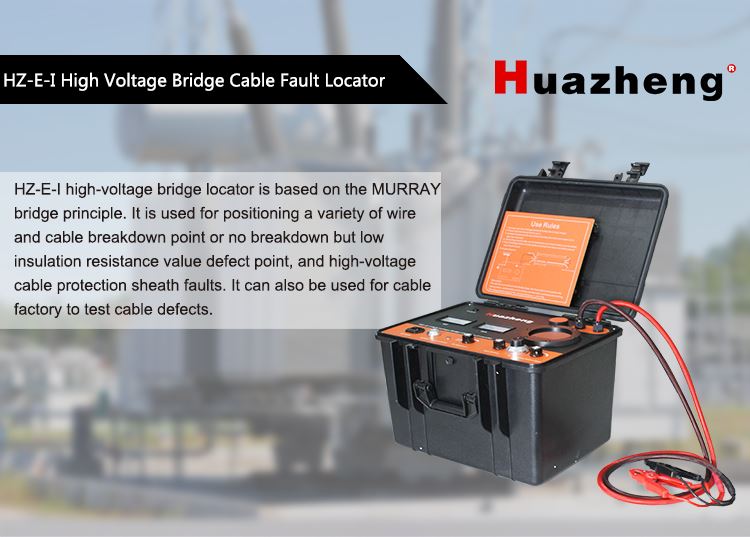

HZ-E-I visokonaponski most kabel tester sjed je dizajniran na osnovu Murray bridge principa. Pogodan je za lociranje tačaka raščlambe raznih žica i kablova nakon polaganja, tačke neispravnosti bez kvara ali sa niskim izolacijskim otporom, te mjesto kvara na outer ovojnici visokonaponskih kablova. Naravno, može se koristiti i za lociranje tačaka defekta raznih kablova u fabrici kablova.

II. Glavne funkcije

1. Oprema ima razne funkcije. Ne samo da može locirati grešku, već i da izgori kroz tačku rupi i dc izdrži test napona, sa stabilnim performansama;

2. Visoki testni napon, visoka struja, jaka sposobnost protiv smetnji, ne utječe na okolinu;

3. Kompaktna struktura, lagana težina, jednostavan za operiranje, ispitni dio je izoliran iz visokonaponskog izvornog prostora, siguran za korištenje.

III. Tehnički parametri

Testni napon Negativan visoki napon, 0 ~ 15kV, kontinuirano podesivo

Maksimalna struja 50mA

Preciznost testne skale ±( 0,2%· L ± 1) Riža

Izgorjeti kroz napon Negativan visoki napon, 0 ~ 15kV, kontinuirano podesivo

Izgori kroz struju 50mA

Radni napajanje AC220V ± 10%,50Hz

Sposobnost inhibicije > 100VAC

Ostale funkcije Sa nultom startnom funkcijom

Dimenzije L450mm × W330mm × H320mm

Težina proizvoda ≤11,5kg

Instrukcije

1. Pažljivo pročitajte upute prije upotrebe i djelujete u strogom skladu s uputama.

2. Ova oprema proizvodi 15000V visokog napona, nepravilna upotreba može ugroziti osobnu sigurnost.

3. Najmanje dvije osobe operiraju, jedna za ožičenje, a druga za provjeru. Uveri se da je bezbedno pre upotrebe.

4. Kraj uzemljanja instrumenta je sigurna tačka uzemlja ljuske, uzemljenje mora biti pouzdano, koristiti posebnu žicu za uzemljenje koja se spaja na probni uzemljenog stupca, električnog ormara uzemljenog reda ili stopala mehaničke opreme.

5. Posebna pažnja, dok uređaj radi, 9V baterija će biti na visokom potencijalu, dakle, zamijenjeni kabel za bateriju i bateriju mora se vratiti i vijak pokrivač gumba za kutiju za baterije.

6. Pražnjenje u potpunosti prije nego što ljudi dodirnu HV dijelove bez obzira na vrijeme testa ili testnog cilja, stavite prizemnu žicu konačno.

7. Kako se proizvodi kompanije nastavljaju ažurirati i unaprjeđivati, priručnik možda bude drugačiji s instrumentom, molimo kontaktirajte kompaniju ako ste u sumnji.
