Hej tamo! Kao dobavljač testera transformatora, često me pitaju o tome kako ovi sjajni uređaji mjere induktivnost curenja transformatora. Dakle, hajde da zaronimo odmah u to i razložimo ovaj proces na način koji je lako razumjeti.
Prvo, šta je induktivnost curenja? Pa, u transformatoru, nije sav magnetni tok koji stvara primarni namotaj povezan sa sekundarnim namotom. Dio magnetskog fluksa koji nije povezan s drugim namotajem naziva se fluks curenja, a induktivnost povezana s ovim fluksom curenja je induktivnost curenja. To je važan parametar jer može uticati na performanse transformatora, kao što je izazivanje padova napona i smanjenje efikasnosti.
Sada, hajde da razgovaramo o tome kako tester transformatora meri ovu induktivnost curenja. Postoji nekoliko različitih metoda, ali ću se fokusirati na neke od najčešćih.
Metoda kratkog spoja
Jedna od najčešće korištenih metoda je metoda kratkog spoja. Evo kako to funkcionira. Prvo, kratko spajate sekundarni namotaj transformatora. To znači da povezujete dva terminala sekundarnog namota zajedno sa vodičem niskog otpora.
Zatim primjenjujete niskonaponski AC signal na primarni namotaj. Primijenjeni napon je obično mnogo niži od nazivnog napona transformatora. Kada to učinite, struja koja teče kroz primarni namotaj stvara magnetsko polje. Budući da je sekundarni namotaj kratko spojen, u njemu će teći velika struja zbog induciranog napona.
Transformatorski tester mjeri napon primijenjen na primarni namotaj (V), struju koja teče kroz primarni namotaj (I) i potrošenu snagu (P). Iz ovih mjerenja možemo izračunati impedanciju (Z) transformatora koristeći formulu Z = V / I.
Impedansa transformatora u testu kratkog spoja sastoji se od otpora (R) i induktivne reaktancije curenja (Xl). Otpor se može izmjeriti zasebno pomoću mjerenja DC otpora. Kada znamo otpor, možemo izračunati induktivnu reaktansu curenja koristeći formulu (X_{l}=\sqrt{Z^{2}-R^{2}}).
Konačno, induktivnost curenja (L) možemo pronaći pomoću formule (X_{l} = 2\pi fL), gdje je f frekvencija primijenjenog AC signala. Dakle, (L=\frac{X_{l}}{2\pi f}).

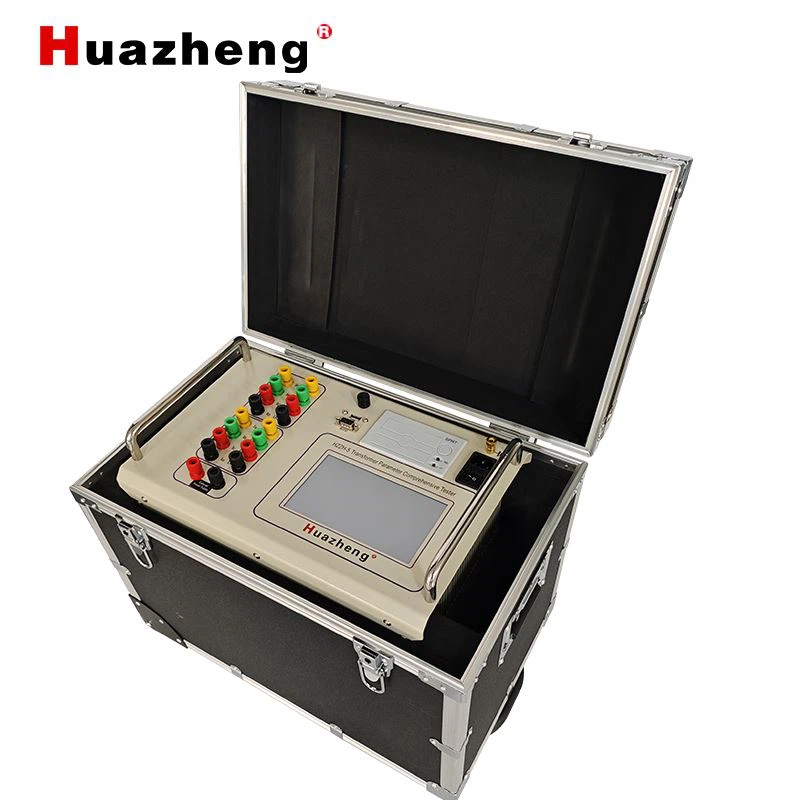

NašSveobuhvatni WRM SCI OLTC TTR i tester za demagnetizaciju transformatora Huazhengje zaista dobar u preciznom izvođenju ovih testova kratkog spoja. Može da meri napon, struju i snagu sa velikom preciznošću, što je ključno za dobijanje tačne vrednosti induktivnosti curenja.
Metoda kombinacije otvorenog i kratkog spoja
Drugi pristup je kombinacija testova otvorenog i kratkog spoja. U testu otvorenog kruga, sekundarni namotaj ostaje otvoren, a nazivni napon se primjenjuje na primarni namotaj. Transformator Tester mjeri struju praznog hoda, primijenjeni napon i potrošenu snagu. Ovaj test nam pomaže da odredimo gubitke u jezgri i impedanciju magnetiziranja transformatora.
Nakon testa otvorenog spoja, vršimo test kratkog spoja kao što je gore opisano. Kombinacijom rezultata ova dva testa možemo dobiti preciznije mjerenje induktivnosti curenja. Test otvorenog kola nam daje informacije o idealnom ponašanju transformatora, a test kratkog spoja daje podatke o neidealnim komponentama, uključujući induktivnost curenja.
Korištenje mosta
Neki testeri transformatora koriste mosne sklopove za mjerenje induktivnosti curenja. Mostno kolo je električno kolo koje uspoređuje nepoznatu komponentu (u ovom slučaju induktivnost curenja) s poznatim komponentama.
Jedan uobičajeni tip mosta koji se koristi za mjerenje induktivnosti je Maxwell most. U Maxwell mostu, nepoznata induktivnost se upoređuje s poznatim kapacitetom i otporom. Most se balansira podešavanjem poznatih komponenti sve dok napon na izlazu mosta ne bude nula.
Kada je most izbalansiran, vrijednost nepoznate induktivnosti može se izračunati korištenjem vrijednosti poznatih komponenti i konfiguracije mosta. Ova metoda je vrlo precizna, ali zahtijeva dobro kalibrirano mostno kolo. Naši testeri transformatora opremljeni su visokokvalitetnim mostnim krugovima koji mogu mjeriti induktivnost curenja sa velikom preciznošću.
Tehnike digitalne obrade signala
Moderni testeri transformatora takođe koriste tehnike digitalne obrade signala (DSP) za merenje induktivnosti curenja. Ovi testeri uzorkuju naponske i strujne signale na visokim frekvencijama, a zatim koriste algoritme za analizu signala.
DSP tehnike mogu filtrirati šum i smetnje iz signala, što poboljšava tačnost mjerenja. Takođe mogu brzo da izvrše složene proračune, omogućavajući merenje induktivnosti curenja u realnom vremenu. Na primjer, tester može koristiti algoritme brze Fourierove transformacije (FFT) za analizu frekvencijskih komponenti signala i izdvajanje relevantnih informacija za izračunavanje induktivnosti curenja.
Faktori koji utječu na mjerenje
Postoji nekoliko faktora koji mogu uticati na mjerenje induktivnosti curenja. Temperatura je jedna od njih. Otpor namotaja se mijenja s temperaturom, što može utjecati na mjerenje impedanse u testu kratkog spoja. Naši testeri transformatora imaju funkcije temperaturne kompenzacije koje uzimaju u obzir ove promjene i osiguravaju precizna mjerenja.
Frekvencija primijenjenog signala je također važna. Različite frekvencije mogu dati različite vrijednosti induktivnosti curenja, posebno ako transformator ima nelinearne komponente. Zato je važno koristiti ispravnu frekvenciju prilikom izvođenja testova. Naši testeri vam omogućavaju da odaberete odgovarajuću frekvenciju za mjerenje.
Zaključno, mjerenje induktivnosti curenja transformatora je proces u više koraka koji uključuje različite metode i tehnike. Bilo da koristite metodu kratkog spoja, kombinaciju testova otvorenog i kratkog spoja, premosni krug ili digitalnu obradu signala, neophodno je imati pouzdan tester transformatora.
Ako ste na tržištu za visokokvalitetni tester transformatora koji može precizno izmjeriti induktivnost curenja vaših transformatora, ne oklijevajte da nas kontaktirate. Tu smo da vam pomognemo da pronađete pravo rješenje za vaše potrebe.
Reference
- Osnove električnih mašina, Stephen J. Chapman
- Analiza elektroenergetskog sistema, John J. Grainger i William D. Stevenson
